據最新消息,來自于德國最大的家族企業之一福伊特集團的福伊特驅動技術系統(上海)有限公司,近年來在中國的自動變速箱業務發展迅猛,一方面大批量隨國內客車整車出口到世界各地市場,另一方面于國內BRT市場取得了令人矚目的成就。目前國內所有主流大型客車廠的大型BRT車輛(18米,25米車長)均已全部匹配福伊特自動變速箱。福伊特自動變速箱產品在杭州公交BRT,北京公交BRT,昆明公交BRT線路運行穩定可靠,經濟省油,深受客戶青睞。據悉,國內其它幾個城市即將運營的BRT線路上也將會看到福作特的產品,在BRT領域,福伊特的市場占有率達到了近90%。
就此,本文擬從工作原理等角度對上述產品作一個簡單介紹,試圖揭開這款產品暢行于BRT市場的原因何在。
福伊特自1954年發明世界上第一臺客車自動變速箱--迪瓦(Voith DIWA)自動變速器(以下簡稱迪瓦)以來,一直專注于城市客車領域。迪瓦經數十年的使用和改進,現在產品已進入了第5代。國內BRT客車有采用第3代的,也有采用第5代的。迪瓦有3檔箱和4檔箱兩大類,4檔箱帶超速檔。
⒈ 迪瓦原理,動力分流(DIWA)
迪瓦,在Ⅰ檔,發動機動力輸入后,經行星齒輪差動機構把動力分流成兩路:一路液力傳輸,一路機械傳輸。液力傳輸和機械傳輸?shù)姆峙浔壤Q于車輛的阻力,阻力大時液力傳輸?shù)谋壤黾,阻力小時機械傳輸?shù)谋壤黾樱@樣一來,就同時利用了液力傳輸增大扭矩的優點和機械傳輸效率高的優點。迪瓦(DIWA)驅動范圍相當于其它自動變速器的Ⅰ檔和Ⅱ檔二個檔位,因此,換檔次數少50%,減少了換檔摩擦片的磨損,運行更平穩,大修期更長。而且它在Ⅰ檔驅動范圍內是無級傳動的,舒適性好。
⒉ 加速度相關換檔程序(BASP)
迪瓦的電控制裝置提供四個與加速度相關的換檔標準程序供選擇,同時可根據實際路況需要進行程序的優化標定,令其始終保持在適合運營線路路況的最佳換檔點換檔,使發動機始終在經濟區運行,燃料經濟性好。輔以專利技術的換檔電磁閥(可控制換檔同步過程中摩擦片的滑移率和時間),使得加速過程快捷而平穩。
3.正常的工作溫度
迪瓦有先進的冷卻回路,油流量大,熱交換器在變速器之前的主回路中,沒有旁通。迪瓦的差動分流原理使得變速箱在起步過程中產生的熱量相對較少,這些能夠使迪瓦在頻繁起步及制動的工況下,也能保持很低的工作溫度。低的工作溫度減輕了車輛冷卻系的負荷、利于發動機和機油壽命的延長,保持緩速器有高效的可利用性。
4. 自動空檔(ANS)
迪瓦,當車速很低和踏下行車制動器或車輛暫停時拉下駐車制動器,變速器的輸入離合器會自動分離,切斷發動機和變速器之間的動力,變速器中除輸入齒套外的所有部件停止運轉,迪瓦的這種工作狀態被稱作自動空檔(ANS),可節省燃料約2L/h。
5. 驅動系統優化匹配程序(VASOP)
從整車設計開始,福伊特就和車輛制造者一起利用福伊特自主開發的驅動系統優化匹配程序(VASOP),根據不同的車輛驅動系統設計出不同的變速箱型號,提供到客戶手上的每一款變速箱均是基于不同的車輛參數而進行定制的。
6.一物兩用
迪瓦的變矩器可以逆轉,正轉時起變矩器作用,逆轉時像一個軸向油泵產生阻力而起到緩速器的作用,驅動和緩速共用同一機構、同一液力回路。緩速響應快,結構緊湊,緩速力矩在中高速范圍時比同類產品高30%,主車摩擦片的壽命得到更好的延長。一物兩用的緩速器裝置由電控液力驅動,油濾清器內置,油管內置,沒有任何額外的氣路及油路控制裝置,結構簡單、緊湊,安裝維護極其方便,可靠性更高,經久耐用。
7.液力扭轉減振器(HTSD)
迪瓦的前端裝有液力扭轉減振器(HTSD),可以高效的吸收發動機的扭轉振動,使傳動系統運轉平衡,在發動機怠速轉速低至550轉/分時也能使其平衡運轉。這對驅動系統的經濟性,舒適性,可靠性均有好處。
8.運營管理系統(FMS)
迪瓦除了能記錄車輛運行技術數據以外,還能記錄車輛運行管理數據:準時或非正常停車、車輛負荷、駕駛操作行為、運營速度、行駛速度等,為評價運力分布水平及優化駕駛員不規范操作行為提供了現實的數據,車隊可以獲得來自福伊特技術專家的使用培訓,不斷獲得最優的油耗指標。迪瓦于1994年全球最先采用CAN總線技術接口,將各類數據集成進入車輛控制信息管理系統,為車輛的優化控制和智能交通做好了準備。
9.預測故障
迪瓦的電控制裝置除了能自診斷故障、存儲故障信息外,還能根據運行參數的變化分析自身的技術狀況而提出故障預測,便于進行預防性維護,提高客戶的車輛完好率,甚至可以無故障運行,增加營收又節省維修費用。提供客戶更多的附加價值。
10.保護驅動后橋正常運行
國內13噸客車用驅動橋目前能承受的驅動扭力一般為42000牛米,這對自動變速箱的起步最大變扭比提出了一定的要求。如果起步最大變扭比過大(如在6.27~6.9范圍內),驅動橋則要承受大于42000牛米的扭矩,很容易引起主被動齒的早期損壞。迪瓦所提供的起動最大變扭比一般為4.9~6.1,不會超過車橋所設定的最大扭矩,有利于保護驅動橋的正常運行。
11. 匹配性好
迪瓦原理的自動箱結構簡便,與全球各大發動機廠商的匹配性好。其前端與發動機的聯接方式幾乎與大批量使用的手動箱的聯接方式相同,不用更改任何的飛輪殼及飛輪狀態,與整車相聯的部分只有電路,沒有任何附加的氣路、油路部件的鋪設,整個安裝過程非常簡便,這一點深受OEM的親睞。
12. 運行經濟行性好
迪瓦為了改善運行經濟性持續采取了諸多措施:DIWA、ANS、BASP、VASOP、HTSD、FMS等,使其運行經濟行性優于其它自動變速器。正是基于優良的經濟性這一被廣泛證實的特性,迪瓦變速箱贏得了‘完美城市客車專用自動變速箱’的美譽。

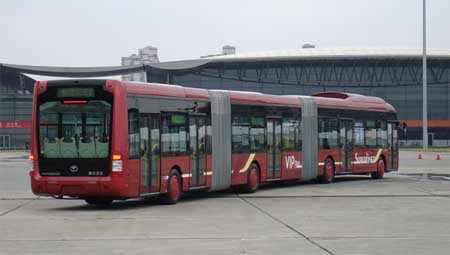

杭州48臺18米車

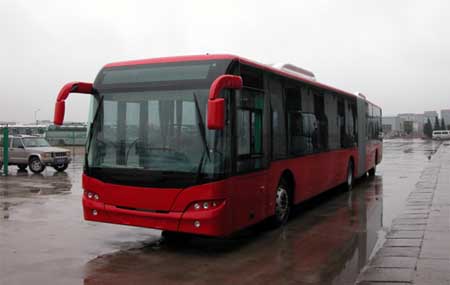

宇通25米米BRT客車

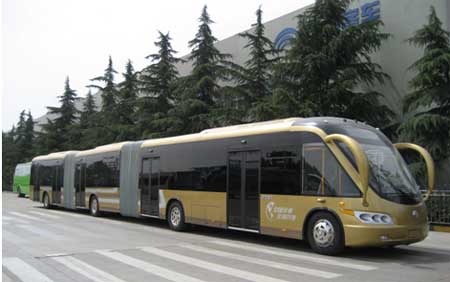

金華25米BRT客車

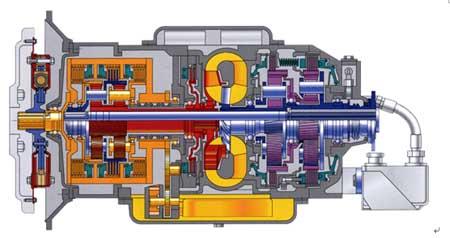

福伊特自動變速箱
