內容提要：本文淺談了一種新型的混合動力汽車—PHEV，從它的特點、動力系統結構、關鍵技術三方面進行了系統的闡述，指出PHEV將是傳統汽車向純電動汽車過渡的最佳方案之一。

    關鍵詞：Plug-in  PHEV  混合動力

    能源和環境是實現可持續發展的必要條件。隨著社會的發展進步，傳統汽車（主要以汽油和柴油為燃料）保有量逐年增加，使得能源、溫室氣體、空氣質量等三方面主要問題陷入了惡性循環。面臨能源枯竭和大氣污染的雙重威脅，清潔能源汽車的發展勢在必行，由于在技術、經濟和環境等方面的優勢，HEV被認為是目前最切實可行的清潔汽車方案。但是傳統混合動力電動汽車由于存在價格高、效率低、仍然消耗較多汽油/柴油，遠景并不樂觀。因此急需開發出一種既能發揮現有混合動力汽車技術的最大優勢，又能緩解能源和環境壓力的全新清潔能源車型。

    1 PHEV的特點

    PHEV是一種可外接充電的新型混合動力汽車，兼有混合動力汽車（不可外接充電）和純電動汽車的基本功能特征。這種PHEV具有以下特點：

    （1）具有純電動汽車低噪音、零排放及高能量效率等全部優點。

    （2）可以大大降低HEV的有害氣體、溫室氣體的排放，提高混合動力汽車的燃油經濟性和動力性能。

    （3）具有純電動狀態下行駛較長距離的功能，但需要時仍然可以以全混合模式工作，其最大的特點是將混合動力驅動系統和純電動驅動系統相結合，里程短時采用純電動模式，里程長時采用以內燃機為主的混合動力模式。

    （4）可利用外部公用電網（主要是晚間低谷電力）對車載動力電池進行均衡充電，可改善電廠發電機組效率、消峰填谷緩解供電壓力。

    （5）通過純電動行駛，可大大降低對石油的依賴，從圖1可以看出PHEV對緩解石油危機，減少和消除對石油的依賴具有舉足輕重的作用。

    2 典型PHEV整車動力系統結構分析

    PHEV動力系統主要可分為串聯式、并聯式和混聯式三種結構，其結構主要特點與傳統HEV類似，不再贅述。所不同的是PHEV所用發動機功率比HEV的小，電機和電池功率比HEV的大，動力電池可通過自帶的車載充電機經電網進行充電。

    2.1 串聯式結構

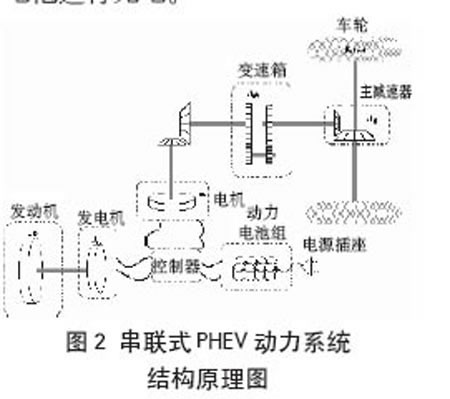

    法國雷諾Kancoo采用串聯式油電混合方式，嚴格說，該車型是一款典型的續駛里程延長型電動汽車，其動力電池可進行外接充電。動力系統結構原理如圖2所示。

    在條件允許的條件下，可通過切斷發動機的動力實現純電動行駛；在要求迅速加速和爬坡時，以混合動力模式工作；當電池組不起作用或不能使用時，發動機可單獨驅動電機帶動汽車運行；在停車狀態下可對動力電池進行充電。

    該車型配備鎳鎘動力電池，電池容量達到100A·h，電池總電壓為132V；采用小排量0.5L發動機；發電機功率為5.5kW；驅動電機峰值功率為29kW。純電動等速續駛里程達80km，最高車速110km/h，0～50km/h加速時間為8.5s。

    國內，中通-清源動力聯合成功開發出一款串聯式PHEV大客車，在保證動力性能的前提下，節油環保效果明顯；純電動模式下續駛里程可達40km。

    2.2 并聯式結構

    EPRI/Daimler Chrysler Sprinter Vans(2003&2005) PHEV示范原理樣車的動力系統采用并聯式結構，其結構原理如圖3所示。

    發動機和電機是兩個相對獨立的系統，即可實現純電動行駛，又可實現內燃機驅動行駛，在功率需求較大時還可以實現全混合動力行駛，在停車狀態下可進行外接充電。

    原理樣車主要部件的性能參數：發動機采用2.7Ｌ汽油機或2.3Ｌ柴油機；電機的額定功率為72kW，峰值功率為91kW；蓄電池采用容量為14kW·h的鎳氫電池或鋰離子電池，其純電動續駛里程為32km，混合續駛里程為600km。

    國家863專項，天津清源正在開發一款新型Plug-in混合動力轎車，其動力系統亦采用并聯式結構，通過初步計算機仿真，在滿足功能實現的前提下，各方面性能均能達到或超過863所規定的設計目標。

    2.3 混聯式結構

    混聯式PHEV最為典型的是由Prius改裝而成的Hymotion Prius，其結構原理如圖4所示。

    該改裝車型不僅能實現純電動行駛，而且可以通過功率分配機構保證發動機功率和電機功率的合理分配，以最優化比例實現高效驅動。

    車輛改裝后，保留原車電池，并聯新增鋰離子動力電池包，新電池管理系統替代原車管理系統參與整車CAN總線控制，原車電池管理系統只和新電池管理系統通訊。在加速過程，電池管理系統發送比實際SOC高的數值，兩個電池系統同時輸出功率，新增電池系統不參與制動能量回收，但在停車狀態下，通過車載充電器可對其進行外接充電。

    通過加裝鋰離子動力電池，城市工況55km/h以下可實現純電動行駛，純電動續駛里程可達50km。試驗結果表明，全城市工況下，改裝后的Hymotion Prius的燃油經濟性是傳統Prius的2.4倍。

    另外值得注意的是，改裝的Hymtion Prius并沒有對動力系統主要部件（發動機、電機、動力電池）的參數進行重新設計匹配，除了增裝一鋰離子動力電池外，其他主要部件都沿用傳統的Prius，在這樣的條件下，依舊表現出良好的燃油經濟性和動力性。豐田公司已宣布于2010年推出全新Prius版Plug-in混合動力轎車，相信其各方面的性能將會有一個質的飛躍。

    3 關鍵技術和挑戰

    PHEV的關鍵技術包括整車動力系統匹配與控制策略、動力電池、電機和充電基礎設施。

    3.1 整車動力系統匹配與控制策略

    在混合動力系統技術的基礎上，PHEV的整車開發技術主要包括動力系統參數匹配和整車控制策略兩個部分。

    在進行參數匹配時，為保證純電動功能下的動力性能和足夠的行駛里程，需要大功率電機和高能量電池；為保證混合模式下的車輛動力性能，需要大功率電池，而發動機的功率可適當減小。在進行整車控制策略設計時，要考慮低SOC下如何保護電池、何時進入混合模式、如何實現全局燃料經濟性最優等問題。

    3.2 PHEV用動力電池

    動力電池是各種電動車輛的主要能量載體和動力來源，也是PHEV整車成本的主要組成部分。動力電池自身技術的提高和成組應用技術的發展成為電動車輛市場化和商業化的關鍵因素之一。

    PHEV用動力電池應有足夠大的比能量和比功率，在整車質量允許的前提下，盡可能地實現整車動力性指標和純電動續駛里程；另外，動力電池在足夠壽命的前提下，低SOC時應有大功率輸出，高SOC時仍有高的輸入功率，以回收制動能量?？紤]以上因素，鑒于鉛酸蓄電池過于笨重（比容量低）、衰減快、技術改進已到盡頭；鎳氫電池記憶性、比容量一般、單體電壓低等缺陷，而鋰離子動力蓄電池具有更高的能量密度，因此鋰離子動力電池是PHEV的最佳選擇。

    3.3 驅動電機

    PHEV對電機也有較高的要求，為滿足在純電動模式下啟動及純電動續駛里程、加速和高速行駛的要求，PHEV需要較大輸出功率、低速時高扭矩和調速范圍寬的電機；另外考慮到整車布置和使用壽命等因素，應盡量選取高密度、小型輕量化、高效率、高可靠性、高耐久性、強適應性的電機。就目前現有技術而言，永磁同步電機是個較好的選擇。

    3.4 充電基礎設施的建設

    充電基礎設施建設是保證PHEV能源供給的技術條件，它包括電網和充電站兩大部分。電網和充電站的建設都需要巨大的資金投入，要涉及到政府、電力、城建和市政等多個部門，是一項規模龐大的系統工程。為滿足不同運行模式需求，可建立小型和大型兩種充電站。

    小型充電站是國外可充電汽車使用最廣泛的充電設施，對小型充電站的要求應是高效、節能、低造價、安全、可靠和維修性良好等，多分布于街頭、超市、大樓和停車場等地方，小型充電站的構架和設備選購必須根據運營模式和系統要求綜合平衡，統一籌劃。

    大型充電站類似現有加油站，一般要有多套大型和小型充電機、監控和計費設備，多種規格的備用電池等組成，能開展對各類充電汽車的快速充電、慢速充電、快換電池和電池維護等業務。大型充電站目前只處于示范運行階段，各項技術及配套方案都有待進一步設計優化。

    4 結束語

    鑒于PHEV的諸多優點和技術上的可行性，不難看出PHEV是一種最有發展前景的混合動力電動汽車驅動模式，也是向最終的清潔能源汽車（BEV和FCEV）過渡的最佳方案之一。
